Chapter 2: 数字逻辑基础

本笔记手动整理自 Lec02-1 / Lec02-2 课件,按知识脉络重新组织。


目录

  1. Chapter 1 要点回顾
  2. 为什么用数字系统
  3. 基本逻辑门
  4. MOS 晶体管与 CMOS 电路
  5. IC 参数(逻辑电平与时序)
  6. 布尔代数
  7. 逻辑函数的表示形式
  8. 卡诺图化简
  9. 本章总结与考点

Chapter 1 要点回顾

课件开头对 Ch1 的核心知识做了快速复习,确保衔接:

补码与有符号整数

  • 无符号和有符号 4-bit 的区别:位模式相同,解释不同
    • 1000 无符号 = 8,补码 = −8
  • 符号扩展 (Sign Extension):将 w-bit 补码扩展到 w+k bit,复制符号位填充高位

补码乘法示例(理解原理即可,实际由硬件完成)

 1 ×  4 = 4:    0001 × 0100 = 00000100
 1 × -4 = -4:   0001 × 1100 = 11111100
-7 ×  4 = -28:  1001 × 0100 = 11100100
-7 × -4 =  28:  1001 × 1100 = 00011100

有符号乘法:根据符号位异或决定结果符号,数值部分用无符号乘法计算。

IEEE 754 浮点数(三种 exp 情况)

exp 字段frac 字段含义
全 0全 0±0
全 0非 0非规格化数,E=1BiasM=0.frac
非全0非全1任意规格化数,E=ExpBiasM=1.frac
全 1全 0±
全 1非 0NaN

为什么用数字系统

模拟信号 vs. 数字信号

  • 模拟信号:取值连续,任意电压值
  • 数字信号:只取两个离散电压值(0 / 1),人为加了"数字纪律"(Digital Discipline)

为何选数字?

  1. 抗噪声:只用高/低两个范围,中间有护栏,噪声不影响逻辑值
  2. 易级联:每级门重新输出干净的高/低电平,不积累误差(Static Discipline)
  3. 可存储:双稳态电路(锁存器/触发器)天然对应 0/1
  4. 可编程:把逻辑做成数字 → 软件即可改变行为(数字摄像头、手机、数字电视……)

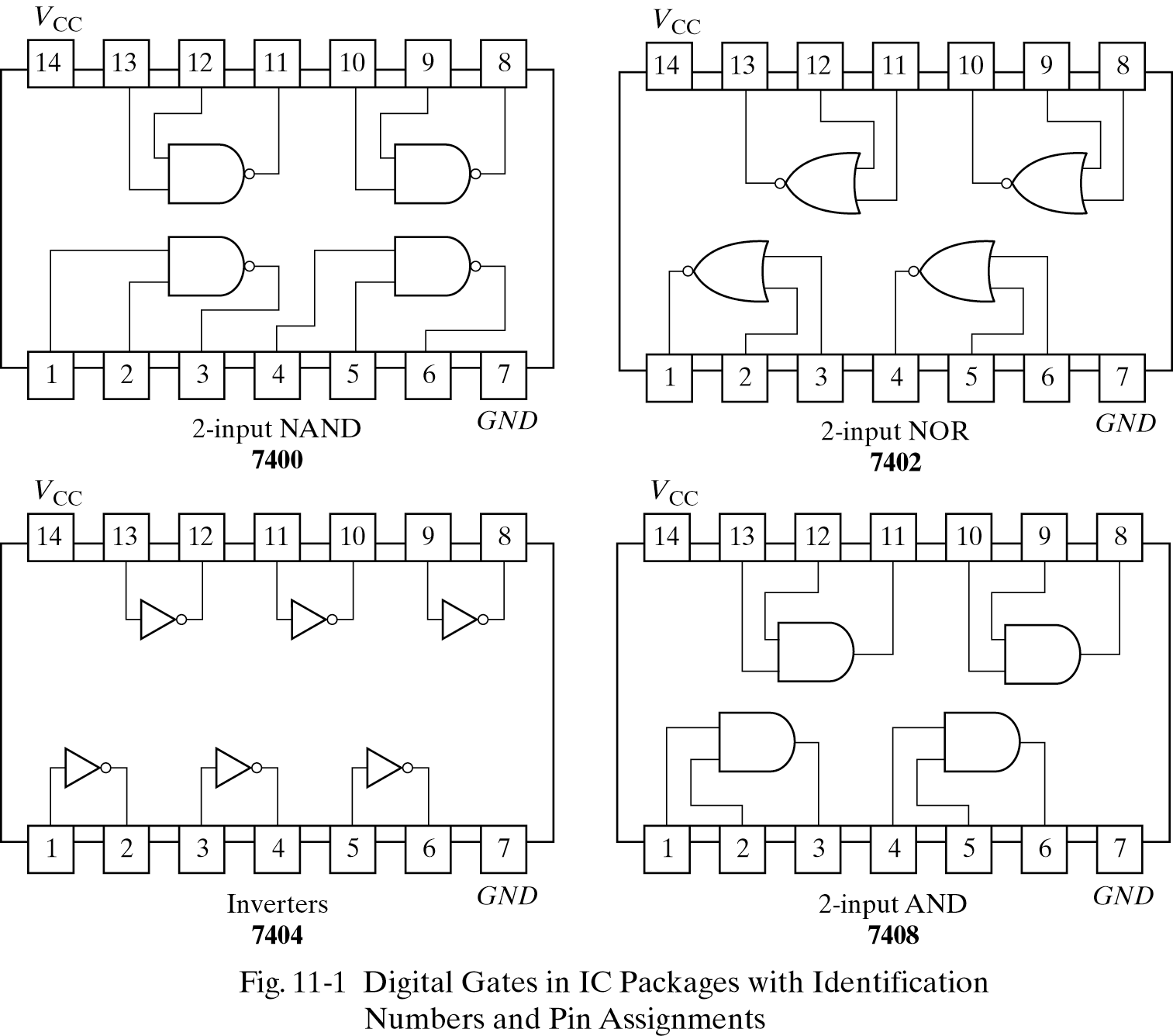

基本逻辑门

三种基本运算

运算符号说明
ANDAB(或 AB全1才1
ORA+B有1就1
NOTA¯(或 AA取反

运算优先级(由高到低):括号 → NOT → AND → OR

基本门真值表

ABAND (AB)OR (A+B)NOT (A¯)
00001
01011
10010
11110

派生逻辑门

函数特点
NANDABAND 后取反;功能完备(可实现任意逻辑)
NORA+BOR 后取反;同样功能完备
XORAB=AB¯+A¯B输入相异为 1
XNORAB输入相同为 1
BufferY=A逻辑值不变,只增强驱动电流

NAND / NOR 真值表

ABNANDNOR
0011
0110
1010
1100

用开关建模逻辑(理解电路本质)

  • 串联开关 → AND(两个都闭合才通电)
  • 并联开关 → OR(有一个闭合就通电)
  • 常闭开关 → NOT(默认闭合,输入 1 时断开)

CMOS 门电路可以用这个开关模型来理解。


MOS 晶体管与 CMOS 电路

晶体管发展史

继电器(电磁开关)→ 真空管 → 晶体管(1947)→ 集成电路 IC(Robert Noyce,1958)

当前数字芯片几乎全部采用 CMOS(互补 MOS)工艺。

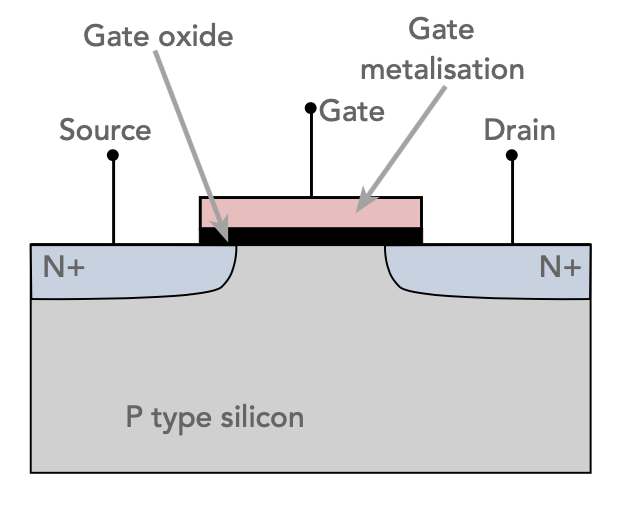

MOS 晶体管基础

MOS(Metal-Oxide-Silicon)晶体管有三个极:Gate(栅)/ Source(源)/ Drain(漏)

nMOS 晶体管

Gate 电压等效开关
0(低)断开 (OFF)
1(高)导通 (ON)
  • 传低电平(0)效果好 → Source 接 GND,用于下拉网络(Pull-Down Network)

pMOS 晶体管

Gate 电压等效开关
0(低)导通 (ON)
1(高)断开 (OFF)
  • 传高电平(1)效果好 → Source 接 VDD,用于上拉网络(Pull-Up Network)

记忆口诀:nMOS 高电平开(用圆圈表示 pMOS 的"低开"),nMOS 传好 0,pMOS 传好 1。

CMOS 互补结构

CMOS 门 = pMOS 上拉网络(PUN) + nMOS 下拉网络(PDN),两者互补:

  • 输入某组合时,PUN 导通 PDN 截止 → 输出强 VDD(1)
  • 输入另一组合时,PDN 导通 PUN 截止 → 输出强 GND(0)
  • 静态时几乎不消耗电流(CMOS 低静态功耗的根因)

NOT 门(反相器)

VDD
 |
[P1]  ← Gate = A  (pMOS: A=0 时 ON)
 |
 Y  ← 输出
 |
[N1]  ← Gate = A  (nMOS: A=1 时 ON)
 |
GND
AP1N1Y
0ONOFF1
1OFFON0

NAND 门结构规律

  • pMOS 并联(任一输入 0 → 至少一个 pMOS 导通 → 输出拉高)
  • nMOS 串联(全部输入 1 → nMOS 全导通 → 输出拉低)
ABP1P2N1N2Y
00ONONOFFOFF1
01ONOFFOFFON1
10OFFONONOFF1
11OFFOFFONON0

NOR 门结构规律

  • pMOS 串联(全部输入 0 → 全部 pMOS 导通 → 输出拉高)
  • nMOS 并联(任一输入 1 → 有 nMOS 导通 → 输出拉低)
ABY
001
010
100
110

总结规律:NAND → pMOS 并 / nMOS 串;NOR → pMOS 串 / nMOS 并。 n 输入门需要 n 个 pMOS + n 个 nMOS。

AND 门的实现

CMOS 中没有"直接"AND 门 —— 需要 NAND 后接 NOT:

AND=NAND+NOT

因此 NAND/NOR 比 AND/OR 在 CMOS 中更"原生",是实际设计的基本单元。

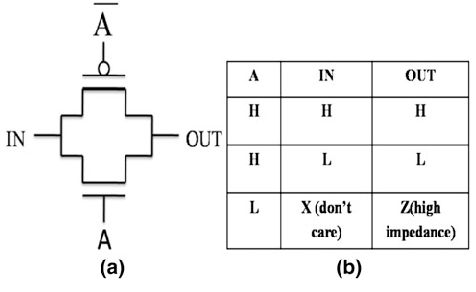

传输门 (Transmission Gate)

单个 nMOS 传 1 时有阈值损失,单个 pMOS 传 0 时有阈值损失。将 nMOS 和 pMOS 并联,用互补使能信号同时控制:

  • A=1A¯=0:nMOS ON,pMOS ON → 0 和 1 都能完整传输
  • A=0A¯=1:两者都 OFF → 断路

IC 参数(逻辑电平与时序)

电源电压 VCC / VDD

历史趋势:5V → 3.3V → 1.8V → 1.2V → 1.0V(随制程缩小持续降低)

降压原因:

  1. 防止薄栅氧化层击穿
  2. 降低动态功耗(PDVDD2

逻辑电平定义

数字门不追求精确电压,只区分"足够高"和"足够低",四个参数定义了合法范围:

参数含义
VOHOutput High(驱动门输出高电平的最低保证值)
VOLOutput Low(驱动门输出低电平的最高保证值)
VIHInput High(被接收门识别为逻辑 1 的最低输入电压)
VILInput Low(被接收门识别为逻辑 0 的最高输入电压)

必须满足:VOH>VIHVOL<VIL,这样输出才能被下一级可靠识别。

噪声裕量 (Noise Margin)

信号从驱动门到接收门之间允许叠加的最大噪声:

NMH=VOHVIH(高电平噪声裕量)NML=VILVOL(低电平噪声裕量)

典型 CMOS(VDD = 5V)VOH=4.4VVIH=3.15VVOL=0.1VVIL=1.35V

NMH=NML=1.25V

各主要逻辑家族参数对比:

逻辑家族VDDVILVIHVOLVOH
TTL5V0.82.00.42.4
CMOS5V1.353.150.333.84
LVTTL3.3V0.82.00.42.4
LVCMOS3.3V0.91.80.362.7

CMOS 的 NMH=NML(对称),噪声裕量比 TTL 大很多,这是 CMOS 抗干扰能力强的原因。

静态纪律 (Static Discipline)

只要给定合法逻辑输入,每个电路元件必须产生合法逻辑输出。

这是数字抽象能够无限级联的基础。直流传输特性(DC Transfer Characteristic)决定了实际门是否满足静态纪律。理想缓冲器的 NMH=NML=VDD/2;实际门 NMH,NML<VDD/2

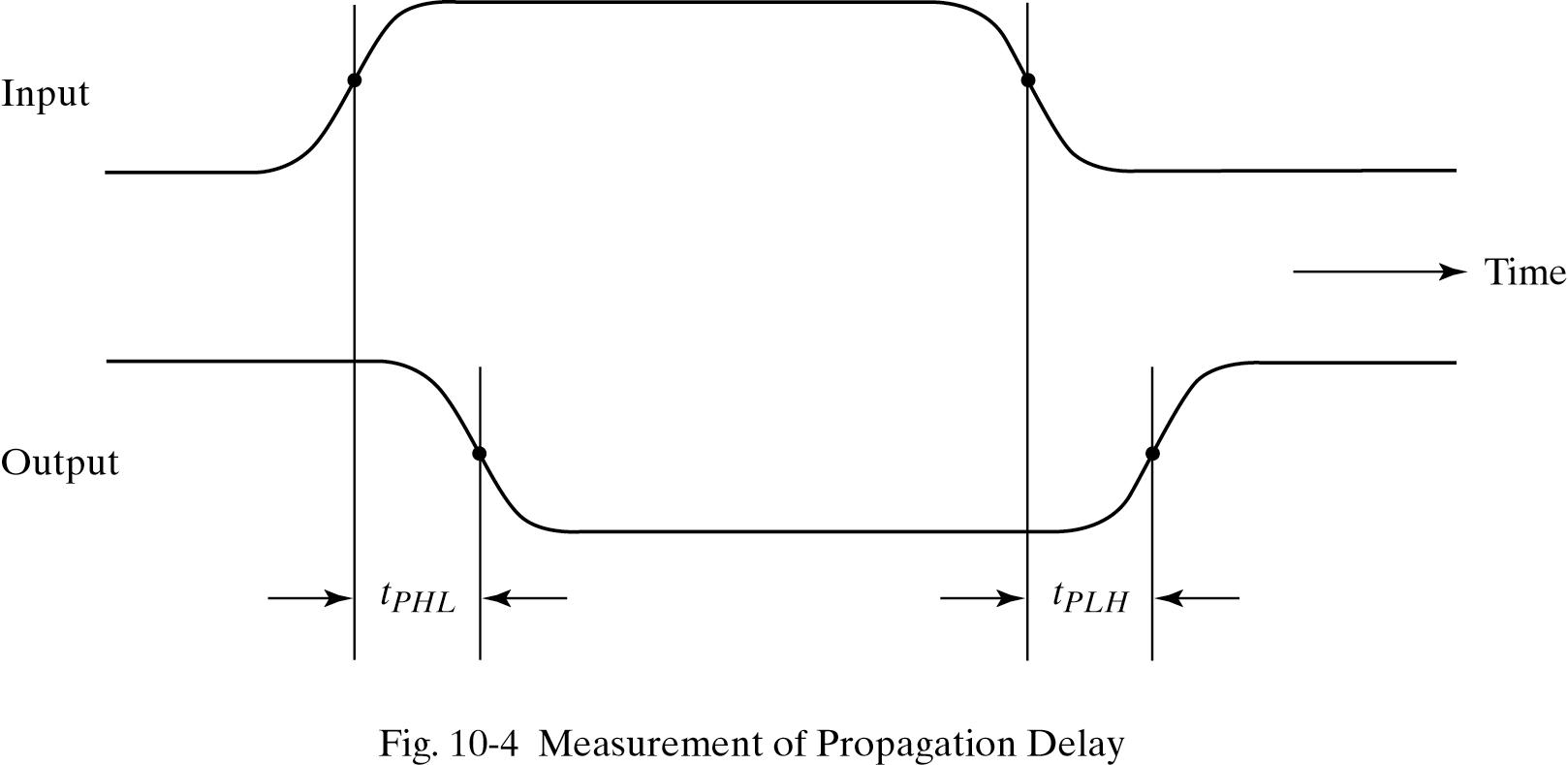

传播延迟 (Propagation Delay)

输出对输入的响应有延迟:

参数含义
tpHL输出从高变低的传播延迟
tpLH输出从低变高的传播延迟
tpdmax(tpHL,tpLH),取保守值

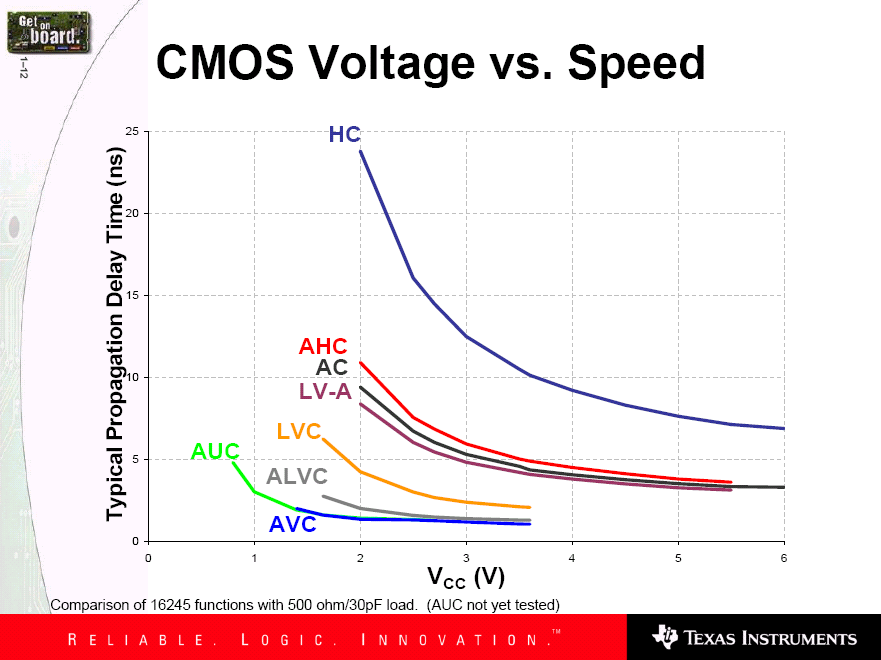

  • 电压越高 → 晶体管电流越大 → 速度越快(VDD↑⇒tpd

转换时间 (Transition Time / Slew Rate)

信号从 10% 到 90%(上升)或从 90% 到 10%(下降)所需时间,受电容负载和 Fan-out 影响。

功耗 (Power Dissipation)

  • 静态功耗 PS=IDDVCC:CMOS 互补结构静态电流极小,此项可忽略
  • 动态功耗 PDCVDD2f:每次翻转对负载电容充放电耗能,是 CMOS 功耗的主要来源

扇入 / 扇出 (Fan-in / Fan-out)

  • Fan-in:一个门最多接受的输入数。Fan-in 越大,nMOS 串联数越多,下拉速度越慢。
  • Fan-out:一个门的输出最多驱动几个后级门的输入。超过规格:VOH 下降,噪声裕量减小,可能失效。Fan-out = 驱动门提供的电流 ÷ 每个负载门需要的电流。

布尔代数

公理 (Axioms)

布尔代数建立在以下公理上(Switching Algebra 中变量只取 0 或 1):

公理内容
零元00=0
一元1+1=1
AND01=10=0
OR1+0=0+1=1
NOT0¯=11¯=0

注意:布尔代数(多值)≠ 开关代数(二值)。课程讨论的是开关代数。

单变量定理(由公理证明)

定理AND 形式OR 形式
零/一元A0=0A+1=1
幺元A1=AA+0=A
幂等律AA=AA+A=A
互补律AA¯=0A+A¯=1
双重否定A¯¯=A

多变量定理

定理内容
交换律AB=BAA+B=B+A
结合律(AB)C=A(BC)(A+B)+C=A+(B+C)
分配律A(B+C)=AB+ACA+BC=(A+B)(A+C)(注意第二条与普通代数不同!)
吸收律A+AB=AA(A+B)=A
德摩根定律AB=A¯+B¯A+B=A¯B¯
一致性定理AB+A¯C+BC=AB+A¯C(BC 是冗余项)

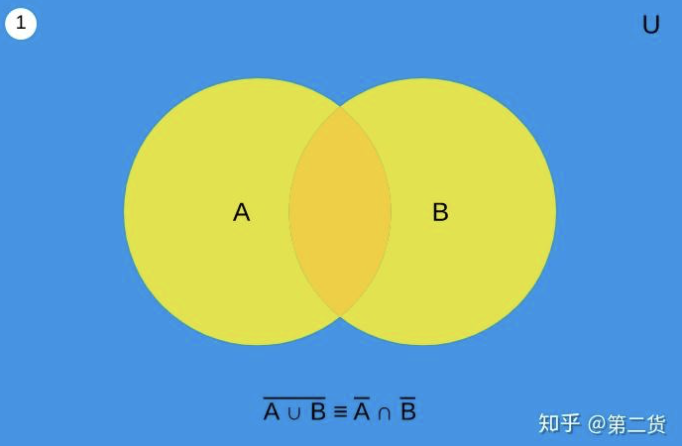

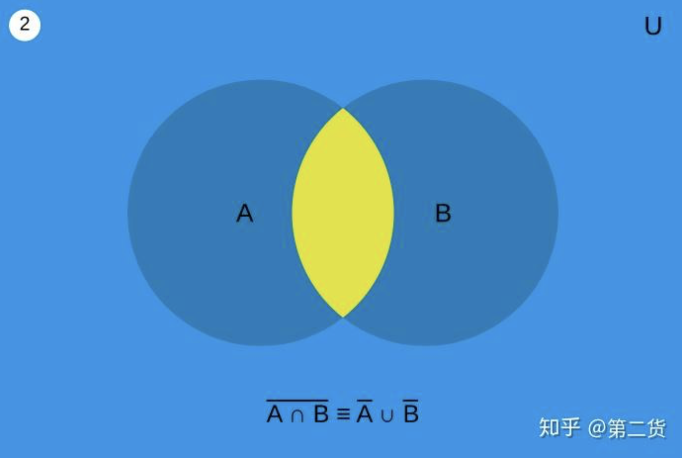

德摩根定律——重中之重

AB=A¯+B¯A+B=A¯B¯

口诀:"与变或,或变与,各项取反"

推广到 n 变量:A1A2An=A¯1+A¯2++A¯n

德摩根定律门级示意(NAND/NOR 与 AND/OR 等效变换)

德摩根定律电路对等图

对偶原理 (Duality)

将布尔表达式中的 + 互换,01 互换(变量本身不取反),得到对偶式若等式成立,其对偶等式也成立。

例:吸收律 A+AB=A 的对偶式是 A(A+B)=A

证明示例

吸收律 A+AB=A

A+AB=A1+AB=A(1+B)=A1=A

一致性定理 AB+A¯C+BC=AB+A¯C

BC=BC1=BC(A+A¯)=ABC+A¯BCAB+A¯C+BC=AB+A¯C+ABC+A¯BC=AB(1+C)+A¯C(1+B)=AB+A¯C

Bubble Pushing(泡泡推进法)

利用德摩根定律,在电路图上通过移动"小圆圈"(取反符号)来变换门的形式,使圆圈相消(取反相抵),读出布尔表达式更方便。

规则

  1. 从输出端开始向输入方向逐门处理
  2. 圆圈"穿过"门体时:AND ↔ OR(门体改变),同时在各输入端添加圆圈
  3. 尽量使相邻的圆圈两两相消

泡泡推进方向规则(前向/后向)

泡泡推进示例:Y = AB + CD 电路变换

应用

  • NAND-NAND 两级 = SOP(积之和)实现
  • NOR-NOR 两级 = POS(和之积)实现

逻辑函数的表示形式

真值表 (Truth Table)

n 个变量有 2n 行,每行一种输入组合,给出函数值 0 或 1。

  • 唯一性:两个函数等价当且仅当真值表完全相同
  • 缺点:变量多时行数指数增长(10 变量 = 1024 行),不便手工化简

基本术语

术语定义例子(3 变量 x,y,z
字面量 (Literal)一个变量或其补xy¯z
乘积项 (Product Term)字面量用 AND 连接xy¯z
求和项 (Sum Term)字面量用 OR 连接x+y¯+z
最小项 (Minterm) mj全部 n 个变量的乘积项m5=xy¯z(行号 101₂ = 5)
最大项 (Maxterm) Mj全部 n 个变量的求和项M5=x¯+y+z¯(行号 101₂ = 5)

最小项 vs. 最大项的关系mj=Mj(互为补)

最小项的命名规则:变量取值为 1 时写原变量,取值为 0 时写补变量。

例:x=1,y=0,z=1(行号 5),最小项 m5=xy¯z,最大项 M5=x¯+y+z¯

规范形式 (Canonical Forms)——唯一表示

积之和 SOM (Sum of Minterms):真值表中 F=1 的行对应的最小项相加

F=m(j1,j2,)

和之积 POM (Product of Maxterms):真值表中 F=0 的行对应的最大项相乘

F=M(j1,j2,)

SOM 和 POM 的下标互补(因为 mj=Mj):

f(x,y,z)=m(1,2,4,6)=M(0,3,5,7)

举例

f(x,y,z) 真值表(F=1 在行 1,2,4,6):

行号xyzf
00000
10011
20101
30110
41001
51010
61101
71110
f=m(1,2,4,6)=x¯y¯z+x¯yz¯+xy¯z¯+xyz¯f=M(0,3,5,7)=(x+y+z)(x+y¯+z¯)(x¯+y+z¯)(x¯+y¯+z¯)

标准形式 (Standard Forms)——唯一

  • 积之和 SOP:乘积项的 OR,如 AB+A¯C(不要求每项含全部变量)
  • 和之积 POS:求和项的 AND,如 (A+B)(A¯+C)

SOP/POS 对应两级电路实现:SOP → AND-OR;POS → OR-AND。


卡诺图化简

为什么用卡诺图

代数化简需要技巧,不保证最优。卡诺图(Karnaugh Map,K-Map)是真值表的二维重排,利用相邻格子只差一个变量的性质,通过圈格子直观找到最简 SOP。

卡诺图结构

关键:行列标签用格雷码(00, 01, 11, 10)排列,保证相邻格子(包括首尾卷边)只差一位。

2 变量 K-Map(4 格):

y=0y=1
x=0m0 (00)m1 (01)
x=1m2 (10)m3 (11)

3 变量 K-Map(8 格,行 x,列 yz 格雷码):

yz=00yz=01yz=11yz=10
x=0m0m1m3m2
x=1m4m5m7m6

4 变量 K-Map(16 格,行 wx,列 yz 格雷码):

yz=00yz=01yz=11yz=10
wx=00m0m1m3m2
wx=01m4m5m7m6
wx=11m12m13m15m14
wx=10m8m9m11m10

边界卷绕:上下两行相邻,左右两列相邻,四个角落也相互相邻。

2/3/4 变量卡诺图结构与最小项编号

核心术语

术语含义
蕴含项 (Implicant)K-Map 上合法矩形(大小 2k)中的 1,对应一个乘积项
质蕴含项 (Prime Implicant, PI)不能再扩大的最大合法矩形。化简一定只用 PI
基本质蕴含项 (Essential PI)某个 1 只被这一个 PI 覆盖 → 此 PI 必须选入最终结果

质蕴含项与基本质蕴含项示例(4 变量 K-Map)

K-Map 化简规则

  1. 所有的 1 至少被圈一次
  2. 每个圆圈大小必须是 2k(1, 2, 4, 8, 16 格),且形成矩形(含卷边)
  3. 圆圈尽量大(同等情况下大圆圈消去更多变量)
  4. 无关项 (Don't Care, X):可圈入使圆圈更大,也可忽略;最终不必覆盖

圆圈大小与结果关系n 变量 K-Map):

圈住 2k消去 k 个变量乘积项含 nk 个变量
1 格0 个n 个变量(完整最小项)
2 格1 个n1
4 格2 个n2
2nn常数 1(恒真)

如何读出乘积项:看卡诺图中被圈的变量,在圆圈范围内保持不变的变量留下(为 0 写补,为 1 写原),变化的变量消去。

化简步骤(系统方法)

  1. 找所有质蕴含项(PI):穷举所有最大合法矩形
  2. 标出基本质蕴含项(Essential PI):找只有一个 PI 覆盖的 1
  3. 选最小覆盖:用尽量少的额外 PI 覆盖剩余未被覆盖的 1

质蕴含项选取原则:最小化重叠,每个被选中的 PI 至少包含一个其他 PI 未覆盖的最小项。

化简结果可能不唯一(多个等价最小覆盖),但代价相同。

化简示例 1

F(X,Y,Z)=m(3,5,6,7),3 变量 K-Map:

YZ=00YZ=01YZ=11YZ=10
X=01
X=1111

质蕴含项:

  • m6,m7(右上角 2 格)→ XY(X=1,Y=1,Z 变化消去)
  • m5,m7(右侧竖列)→ XZ(X=1,Z=1,Y 变化消去)
  • m3,m7(中间竖列)→ YZ(Y=1,Z=1,X 变化消去)

m3 只被 YZ 覆盖,m5 只被 XZ 覆盖,m6 只被 XY 覆盖,三个都是 Essential PI:

F=XY+XZ+YZ

F(X,Y,Z)=Σm(3,5,6,7) 卡诺图化简过程(3 个 Essential PI)

化简示例 2

F(W,X,Y,Z)=m(1,2,5,7,8,10,12,13,15),4 变量 K-Map:

YZ=00YZ=01YZ=11YZ=10
WX=0011
WX=01111
WX=11111
WX=1011

(请在纸上画圆圈,找 PI,结果不唯一。)

4 变量 K-Map 系统化化简示例(Σm(3,4,5,7,9,13,14,15))

5 变量及以上

两张 4 变量 K-Map 并排(第 5 个变量 V=0V=1 各一张),相同位置的格子在两张图之间也算相邻。


本章总结与考点

1. 为什么用数字系统

抗噪声(护栏电压)+ 静态纪律保证级联 + 可存储 + 可编程。

2. 基本逻辑门(必须熟记)

函数全 0 输出全 1 输出功能完备
NOTA¯
ANDAB有 0全 1
ORA+B全 0有 1
NANDAB全 1有 0
NORA+B有 1全 0
XORAB相同相异

3. CMOS 结构要点(考点)

  • nMOS 高电平导通,传好 0;pMOS 低电平导通,传好 1
  • NAND:pMOS 并联 + nMOS 串联;NOR:pMOS 串联 + nMOS 并联
  • 静态时互补结构无直通电流,静态功耗极低

4. IC 参数关键公式

NMH=VOHVIH,NML=VILVOL

传播延迟 tpd=max(tpHL,tpLH);动态功耗 PDCVDD2f

5. 布尔代数核心定理

  • 德摩根:AB=A¯+B¯A+B=A¯B¯
  • 吸收律:A+AB=AA(A+B)=A
  • 一致性:AB+A¯C+BC=AB+A¯C(BC 冗余)
  • 对偶原理:+01,定理两两对偶

6. 规范形式

F=m(F=1 的行号)=M(F=0 的行号)

SOM 下标 ∪ POM 下标 = {0,1,,2n1}(互补)

7. K-Map 化简要点(必考)

  • 格雷码排列,相邻只差一位,四边可卷绕
  • 圆圈大小 2k越大越好
  • 先找 Essential PI(必选),再最少补齐剩余 1
  • 无关项(X)可圈入扩大圆圈
  • 化简结果可能不唯一,只要代价等价均可
